電氣自動化工程設計安裝調試
發布時間：2023/8/17
游覽量1468
一、系統簡介

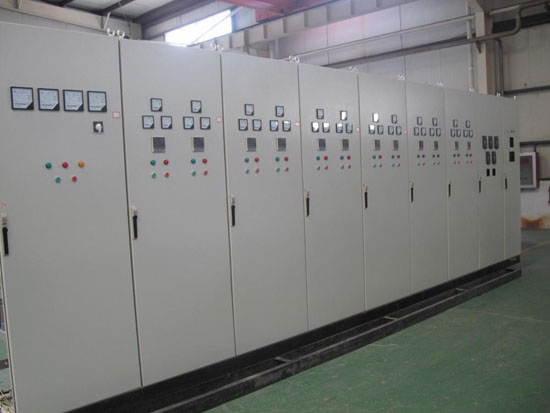

山東科諾自動化系統工程有限公司為生物、化工、熱電、水處理等行業自動化領域提供常用變頻器控制柜，PLC電氣控制柜，低壓控制柜等電氣控制系統的工程設計安裝調試。
二、系統功能
電氣控制系統一般稱為電氣設備二次控制回路，不同的設備有不同的控制回路，而且高壓電氣設備與低壓電氣設備的控制方式也不相同。
為了保證一次設備運行的可靠與安全，需要有許多輔助電氣設備為之服務，能夠?qū)崿F(xiàn)某項控制功能的若干個電器組件的組合，稱為控制回路或二次回路。這些設備要有以下功能：
(1)自動控制功能。高壓和大電流開關設備的體積是很大的，一般都采用操作系統來控制分、合閘，特別是當設備出了故障時，需要開關自動切斷電路，要有一套自動控制的電氣操作設備，對供電設備進行自動控制。
(2)保護功能。電氣設備與線路在運行過程中會發生故障，電流(或電壓)會超過設備與線路允許工作的范圍與限度，這就需要一套檢測這些故障信號并對設備和線路進行自動調整(斷開、切換等)的保護設備。
(3)監視功能。電是眼睛看不見的，一臺設備是否帶電或斷電，從外表看無法分辨，這就需要設置各種視聽信號，如燈光和音響等，對一次設備進行電氣監視。
(4)測量功能。燈光和音響信號只能定性地表明設備的工作狀態(有電或斷電)，如果想定量地知道電氣設備的工作情況，還需要有各種儀表測量設備，測量線路的各種參數，如電壓、電流、頻率和功率的大小等。
在設備操作與監視當中，傳統的操作組件、控制電器、儀表和信號等設備大多可被電腦控制系統及電子組件所取代，但在小型設備和就地局部控制的電路中仍有一定的應用范圍。這也都是電路實現微機自動化控制的基礎。
三、系統組成
電氣控制裝置組成：
(1)電源供電回路
(2)保護回路。對電氣設備和線路進行短路、過載和失壓等各種保護，由熔斷器、熱繼電器、失壓線圈、整流組件和穩壓組件等保護組件組成。
(3)信號回路。能及時反映或顯示設備和線路正常與非正常工作狀態信息的回路，如不同顏色的信號燈，不同聲響的音響設備等。
(4)自動與手動回路。電氣設備為了提高工作效率，一般都設有自動環節，但在安裝、調試及緊急事故的處理中，控制線路中還需要設置手動環節，通過組合開關或轉換開關等實現自動與手動方式的轉換。
(5)制動停車回路。切斷電路的供電電源，并采取某些制動措施，使電動機迅速停車的控制環節，如能耗制動、電源反接制動，倒拉反接制動和再生發電制動等。
(6)自鎖及閉鎖回路。啟動按鈕松開后，線路保持通電，電氣設備能繼續工作的電氣環節叫自鎖環節。兩臺或兩臺以上的電氣裝置和組件，為了保證設備運行的安全與可靠，只能一臺通電啟動，另一臺不能通電啟動的保護環節，叫閉鎖環節。
四、系統特點
系統控制線路具有自動循環、半自動循環、手動調整、緊急快退、保護性連鎖、信號指示和故障診斷等功能，以最大限度滿足工藝要求。
